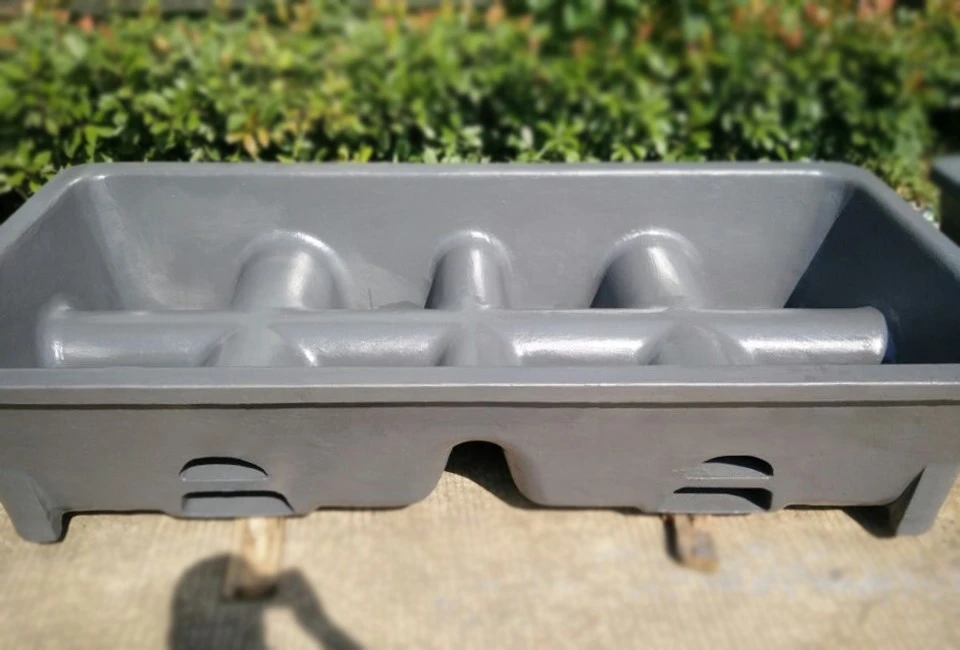

Het ontwerp van de zaaimallen met meerdere kamershoudt rekening met de optimalisatie van de stroom aluminiumwater, om uniformiteit tijdens het vullen en koelen te garanderen, en hoogwaardige aluminiumblokken te produceren. En elke kamer heeft een invoer- en afvoerpoort, waardoor de aluminiumwaterkoeltijd wordt verkort terwijl ze soepel werken, en de zeugenmallen met meerdere kamers kunnen tegelijkertijd meerdere aluminium waterblokken verwerken, waardoor de productietijd en de behoefte aan personeel worden verminderd, wat aanzienlijke economische voordelen met zich meebrengt. naar de gieterij. Vervolgens zullen we het hebben over de voordelen van zeugenmatrijzen met meerdere kamers.
Hoe werkt een zeug met meerdere kamers?
Een zeugenschimmel met meerdere holtes is een gespecialiseerd type schimmel dat twee of meer schimmelafdrukken bevat in de kop en de weerstand. Hier is een overzicht van hoe aZaaivormen met meerdere kamerswerken:
Meerdere matrijsafdrukken:In tegenstelling tot mallen met één put, die één uitsteeksel per vorm produceren, heeft een zeugenmatrijs met meerdere holtes een paar vormafdrukken georganiseerd in een bepaald ontwerp. Dit ontwerp bevordert de verspreiding tussen de holtes, waarbij rekening wordt gehouden met effectief gebruik van de ruimte en de algemene grootte van de mal wordt beperkt.
Uniform voersysteem:Om een consistente metaalstroom naar elke holte te garanderen, wordt een enkel aanspuit- en runnersysteem gebruikt om alle holtes in de mal te voeden. De spruw vormt het belangrijkste kanaal waardoor het vloeibare metaal de mal binnendringt, terwijl de sprinters het metaal aan elke individuele holte toewijzen.
Distributie van metaal:Ingates, dit zijn kleine openingen die naar elke holte leiden, zijn strategisch geplaatst om het gesmolten metaal gelijkmatig over alle malafdrukken te verdelen. Dit zorgt ervoor dat elke holte gelijkmatig wordt gevuld, wat resulteert in een consistente gietkwaliteit.
Goede ontluchting:Een goede ventilatie is belangrijk bij zeugenschimmels met meerdere kamers, zodat gassen uit alle delen van de schimmel kunnen ontsnappen. Goed ontworpen ventilatieopeningen helpen defecten zoals gasporositeit te voorkomen en garanderen de kwaliteit van de gietstukken.
Efficiënte extractie:Wanneer het metaal is uitgehard en het uitstekende systeem klaar is, worden de gietstukken uit de mal gehaald. Bij sommige productieactiviteiten wordt dit proces geautomatiseerd, waarbij machines of robots worden gebruikt om de gietstukken efficiënt uit de mal te verwijderen.
Door zeugenmallen met meerdere kamers te gebruiken, kunnen fabrikanten de productiviteit aanzienlijk verhogen door gietstukken van meerdere kwaliteit in één gietcyclus te produceren. Het gebruik van een uniform toevoersysteem, de juiste metaalverdeling en effectieve ventilatie zorgen voor een consistente gietkwaliteit in alle caviteiten.
Welke productiviteitsvoordelen bieden mallen met meerdere holtes?
Het fundamentele voordeel van het gebruik van mallen met meerdere holtes is de enorme verbetering in vaardigheid en het resultaat dat er anders uitzag in vergelijking met mallen met één holte. Dit zijn de belangrijkste productiviteitsvoordelen vanZaaivormen met meerdere kamers:
Verhoogde output:Mallen met meerdere holtes houden rekening met de gelijktijdige creatie van verschillende gietstukken in een enkele mal, wat leidt tot een aanzienlijke toename van de opbrengst. Een 4-matrijs met holtes kan bijvoorbeeld mogelijk vier keer zoveel gietstukken produceren als een mal met één holte, binnen een vergelijkbare verwerkingstijd en hetzelfde werk.
Verminderde vormtijd:Omdat meerdere holtes tegelijkertijd worden gevuld, wordt de algemene trimtijd per uitsteeksel verminderd bij mallen met meerdere holtes. Deze efficiëntieverbetering draagt bij aan snellere cyclustijden en een verbeterde productiedoorvoer.
Geoptimaliseerde smeltoventijd:Mallen met meerdere holtes helpen de tijd die nodig is voor het smelten van metaal in de oven per geproduceerd stuk te minimaliseren. De mogelijkheid om meerdere onderdelen in één cyclus te gieten resulteert in een efficiënter gebruik van smeltapparatuur en energiebronnen.
Verminderde afwerkingsarbeid:Door meerdere gietstukken in één mal te produceren, verminderen mallen met meerdere holtes de hoeveelheid afwerkingsarbeid die per onderdeel nodig is. Dit leidt tot besparingen op de arbeidskosten en stroomlijnt de verwerkingsfase na het gieten.
Versnelde afschrijving van patroonkosten:Het hogere productievolume dat kan worden bereikt met matrijzen met meerdere holtes maakt een snellere afschrijving van patroonkosten over een groter aantal gietstukken mogelijk. Dit kostenefficiëntievoordeel verbetert de algehele winstgevendheid van gietactiviteiten.
Massaproductiecapaciteit:Mallen met meerdere holtes zijn geschikt voor creatiesituaties met grote volumes waarbij een snel resultaat cruciaal is. Het vermogen om efficiënt verschillende kwaliteitsgietstukken te vervaardigen in een beperktere tijdsperiode stelt makers in staat om productief en daadwerkelijk aan de behoeften te voldoen.
Samenvattend biedt het gebruik van matrijzen met meerdere holtes aanzienlijke productiviteitsvoordelen, waaronder een hogere productie, kortere giettijd, geoptimaliseerd gebruik van de oven, minder afwerkingsarbeid, versneld terugverdienen van patroonkosten en verbeterde mogelijkheden voor massaproductie. Deze voordelen maken matrijzen met meerdere holtes tot een waardevol bezit voor het verbeteren van de efficiëntie en het concurrentievermogen bij gietoperaties.
Wat zijn de belangrijkste ontwerpoverwegingen voor zeugenmatrijzen met meerdere kamers?
De succesvolle implementatie van zeugenmatrijzen met meerdere kamers is afhankelijk van zorgvuldige ontwerpoverwegingen om de voordelen ervan te maximaliseren. Dit zijn de belangrijkste plancomponenten waarmee rekening moet worden gehouden:
Gebalanceerde stroompaden en maatvoering van de ingate:Het is van cruciaal belang om evenwichtige stroompaden en openingen van de juiste afmetingen tot stand te brengen om voortijdig bevriezen van het gesmolten metaal in de holtes te voorkomen. Dit zorgt voor een uniforme vulling van alle afdrukken en voorkomt defecten zoals onvolledige gietstukken.
Voldoende ventilatieopeningen voor gassen:Er moeten goede ventilatievoorzieningen worden aangebracht om het ontsnappen van gassen uit alle afdrukken te vergemakkelijken. Dwingende ventilatie voorkomt gasgerelateerde onderduiken, zoals porositeit, en garandeert de betrouwbaarheid van de gietstukken in elke holte.
Strategische plaatsing van stijgbuizen en koelmachines:Stijgbuizen en koelmachines moeten strategisch worden gepositioneerd om alle holtes effectief te voeden, consistente stolling te bevorderen en de kans op krimpgerelateerde defecten te verkleinen. Dit zorgt voor een uniforme koeling en verharding van alle matrijsafdrukken.
Verbeterde stijfheid:Mallen met meerdere holtes moeten worden gepland met uitgebreide inflexibiliteit om de spanning te weerstaan die door het vloeibare metaal op verschillende fronten wordt uitgeoefend. Deze onderliggende betrouwbaarheid is van fundamenteel belang voor het bijhouden van de respectabiliteit van de mal tijdens het projectiesysteem.
Rekening houden met hogere krimpspanningen:Het plan zou hogere krimpspanningen moeten vertegenwoordigen die optreden als gevolg van verschillende probleemgebieden in de mal. Door rekening te houden met deze variabelen kan de gok op krimpgerelateerde onderduikers, zoals breuken of verdraaiingen, worden verkleind.
Gestandaardiseerde vertoningen voor kwaliteitsconsistentie:Het standaardiseren van de afdrukken in alle holtes zorgt voor consistentie in de kwaliteit van de gietstukken. Dit omvat het handhaven van consistente afmetingen, oppervlakteafwerkingen en andere kritische kenmerken.
Schone scheidingslijnen voor het scheiden van schimmels:Het ontwerpen van eenvoudige scheidingslijnen vergemakkelijkt een schone scheiding van de malhelften tijdens het uittrekken van de gietstukken. Dit vereenvoudigt het ontkistingsproces en draagt bij aan de algehele efficiëntie.
Een doordacht en grondig ontwerp is essentieel om de productie van goede gietstukken over elke holte zonder gebreken te garanderen. Het gebruik van geavanceerde simulatie- en modelleringstools kan helpen bij het optimaliseren van de lay-out en configuratie vanZaaivormen met meerdere kamers, wat uiteindelijk bijdraagt aan de succesvolle implementatie en prestaties ervan.
Wat zijn de beperkingen van zeugenmallen met meerdere kamers?
Hoewel mallen met meerdere holtes cruciale voordelen bieden, brengen ze ook specifieke belemmeringen met zich mee waar rekening mee moet worden gehouden:
Verhoogde complexiteit in ontwerp:Eén beperking van zeugenschimmels met meerdere holtes is de grotere complexiteit bij het plannen van gaten, ventilatie en het verzorgen van raamwerken voor meerdere holtes. Het garanderen van een uniforme metaalstroom en stolling door alle holten vereist zorgvuldige engineering en nauwgezette ontwerpoverwegingen.
Hogere defectpercentages:Ervan uitgaande dat een deel van de mal tijdens het projectiesysteem te weinig wordt gevuld of uitgehongerd, kan dit leiden tot hogere imperfectiepercentages in de gemaakte onderdelen. Het bijhouden van een betrouwbare vulling en verharding in alle putten is van fundamenteel belang om onvolkomenheden zoals krimp, porositeit of gebrekkige gietstukken te vermijden.
Kosten van grotere gereedschappen:Bij het maken van matrijzen met meerdere holtes zijn regelmatig grotere gereedschappen en matrijzen nodig, wat hogere montagekosten met zich mee kan brengen in vergelijking met matrijzen met één holte. De onderliggende interesse in gereedschap en uitrusting kan aanzienlijk zijn en de algemene kosten van creatie beïnvloeden.
Moeilijkheden bij het produceren van gevarieerde gietstukken:Mallen met meerdere holtes kunnen voor uitdagingen komen te staan bij het gelijktijdig produceren van gevarieerde gietstukken in elke holte. De ontwerpbeperkingen en vereisten voor uniformiteit over alle holtes kunnen de flexibiliteit beperken om diverse onderdelen binnen dezelfde mal te maken.
Potentieel voor thermische onevenwichtigheden:Warme, onregelmatige kenmerken in mallen met meerdere holtes kunnen leiden tot een scheve afkoeling en verharding van het vloeibare metaal, wat interne belasting en gelaagde fouten in de gietstukken veroorzaakt. Het toezicht houden op warme elementen in verschillende segmenten vormt een kritische test.
Grootte- en gewichtsbeperkingen:Zeugenmallen met meerdere holtes kunnen beperkingen hebben op de grootte en het gewicht van de raadselachtige onderdelen die effectief kunnen worden gemaakt. Grote, ingewikkelde componenten kunnen uitdagingen opleveren op het gebied van matrijsontwerp, materiaalstroom en structurele integriteit over meerdere holtes.
Controle van metaaleigenschappen:Het garanderen van stabiele metaaleigenschappen, zoals temperatuur, organisatie en mechanische eigenschappen, in alle segmenten van een matrijs met meerdere holtes kan een uitdaging zijn. Variaties in metaaleigenschappen kunnen de kwaliteit en uitvoering van de gietstukken beïnvloeden.
Het aanpakken van deze beperkingen vereist extra technische inspanningen, nauwgezette procescontrole en een zorgvuldige afweging van productiebehoeften en onderdeelontwerpen. Het beoordelen van de haalbaarheid en bruikbaarheid van het gebruik van zeugenschimmels met meerdere holtes is essentieel om de voordelen ervan te maximaliseren en tegelijkertijd potentiële uitdagingen en beperkingen te beperken.
Conclusie
Voor middelgrote tot hoge productievolumesZaaivormen met meerdere kamersde productiviteit en efficiëntie aanzienlijk verhogen. Ontwerpers moeten echter rekening houden met de complexiteit van het balanceren van meerdere indrukken en potentiële defecten beperken door middel van simulatie en nauwkeurigheid. Wanneer ze met succes worden geïmplementeerd, resulteren matrijzen met meerdere holtes in aanzienlijke winsten voor gieterijen die ernaar streven de productie te verhogen en tegelijkertijd de kosten te verlagen. Wilt u meer weten over onze zeugenmallen, neem dan contact met ons op viatech@huan-org.
Referenties:
Beeley, P. (2001). Gieterij technologie. Oxford, Boston: Butterworth-Heinemann.
Bruin, JR (2000). Foseco handboek voor ferrogieters. Oxford, Boston: Butterworth-Heinemann.
Jain, PL (2009). Principes van gieterijtechnologie. New Delhi: Tata McGraw-Hill-onderwijs.
Jones, S. (2002). Vooruitgang in schaalvormmaterialen en -processen. Transacties van het Institute of Marine Engineers, 114(2), 77-83.
Kalpakjian, S. & Schmid, SR (2014). Productietechniek en technologie. Upper Saddle River, NJ: Pearson.
